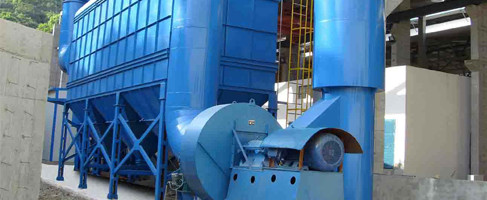

DMC脉冲喷吹袋式除尘器 （图1）

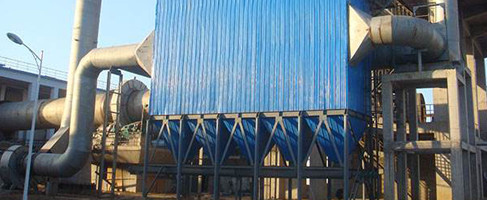

DMC脉冲喷吹袋式除尘器 （图2）



收尘原理：

当含尘气体由风管或法兰门进入到收尘器时，粉尘将随着气流飞入滤袋室，并均匀的分散到各滤袋表面，粉尘被阻留在滤袋外侧，而通过滤袋的净化气体经过滤门进入到上部净气气箱，较后通过出风口排风机排入大气。积附在滤袋外侧的粉尘，一部分靠自重落入到灰斗中，而另一部分继续留在滤袋外表面，并使得设备阻力逐渐升高。为保证设备阻力不超过1500pa，每隔一定时间就需要彻底清灰一次，将积附在滤袋外侧的粉尘清理干净。

喷吹工作原理：

喷吹工作的结构的工作原理为：脉冲阀A端接压缩空气分路管，B端接喷吹文氏管。脉冲阀背压室接排气阀，排气阀动作由微机控制仪操作，在控制仪无信号输出时，排气阀与活动铁芯封住排气口，脉冲阀处于关闭状态，当控制仪发出信号时，排气阀将脉冲阀背压室与大气联通（泄压）脉冲阀开启。压缩空气由主管道通过脉冲阀经喷吹管小孔以快速射进文氏管，造成内瞬时正压，实现脉冲清灰。

清灰收集：

在净气室中，每排滤袋的上部对应装有一根喷射管，它与脉冲阀与压缩空气主管相连，喷射管上有许多小孔，每一个小孔均对应一条滤袋的中心。工作中可根据含尘气体性质等情况在微机控制仪上设定清灰周期和喷吹时间（可以很方便的随时调节），在收尘工作期间，微机控制仪将自动发出命令，控制各种脉冲阀按顺序开启，此时高压空气以快的速度从喷嘴中喷出，并通过喇叭（在文氏管口）从周围吸收大约5-7倍的空气与之混合，进入滤袋内，像一个由上到下运动的"脉冲气泡"从滤袋里向外穿透，使滤袋鼓涨变形，引起一次次振幅不大的冲击振动，将积附在滤袋外侧的粉尘从滤袋里向外穿透，使滤袋鼓涨变形，引起一次次振幅不大的冲击振动，将积附在滤袋外侧的粉尘抖落入灰斗。
