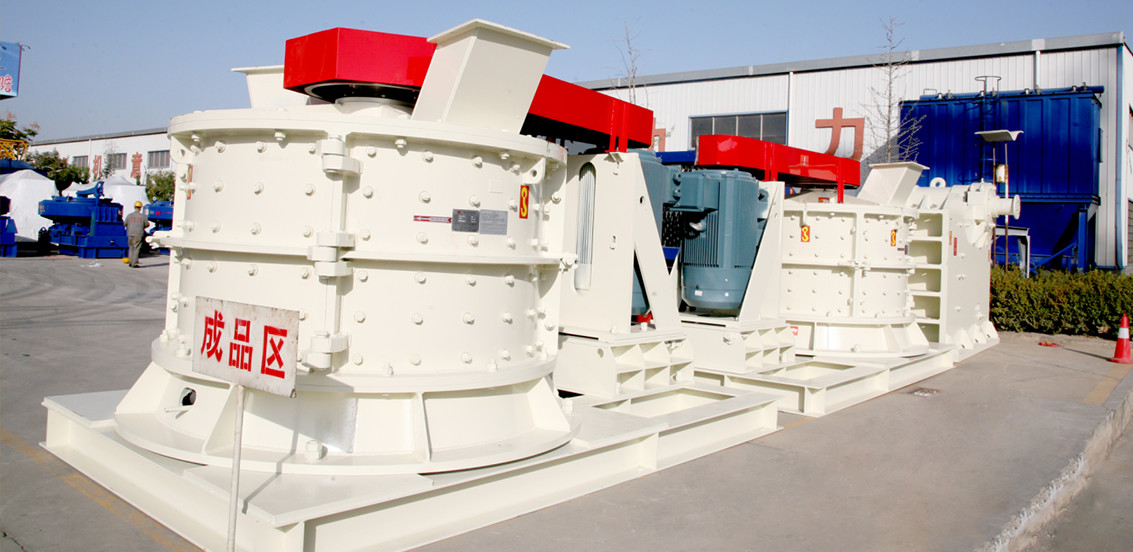

正升重工——PFL系列立式复合制砂机
正升重工-PFL系列立式复合制砂机

复合式破碎机(复合破)是我公司结合国内外细碎技术进行优化设计而成的新产品,其性能优势显著,用于处理抗压强度小于140兆帕湿度不大于15%的页岩、玻璃、陶瓷、青石、金属矿石等坚硬物料破碎加工,具有的破碎能力。被广泛应用于矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业。主要特点有:1、破碎比大;产量高,比国内同类产品高出1.4倍;2、节能;3、易损件采用高硬度、高韧性、多元合金实用材质,寿命提高了2-3倍;4、锤头与反击板之间的间隙可调,能满足多种细度要求。

性能优势

ADVANTAGE

破碎比大 成品率高

成品粒型好!

正升重工——PFL系列立式复合制砂机 (图1)
正升重工-PFL系列立式复合制砂机 (图1)
正升重工——PFL系列立式复合制砂机 (图2)
正升重工-PFL系列立式复合制砂机 (图2)


PFL系列复合式制砂机较大进料粒度240mm,成品出料粒度<3mm,破碎比大;一次成品率高达70%-90%;

采用直通式破碎 板锤间采用刚性联接

处理能力强 产量高

PFL系列立式复合制砂机(图7)
正升重工-PFL系列立式复合制砂机 (图1)
PFL系列立式复合制砂机(图8)
正升重工-PFL系列立式复合制砂机 (图2)
PFL系列立式复合制砂机(图9)
正升重工-PFL系列立式复合制砂机 (图3)

本机采用直通式破碎,板锤间采用刚性联接,利用转子的惯性对物料冲击,实现破碎,提高了设备的处理能力,和同类型设备相比,产量高;



实用件选材精良

易损件使用寿命长 损耗小

正升重工——PFL系列立式复合制砂机 (图1)
正升重工-PFL系列立式复合制砂机 (图1)
正升重工——PFL系列立式复合制砂机 (图1)
正升重工-PFL系列立式复合制砂机 (图2)


易损件采用高硬度、高韧性多元合金实用材料,使用寿命长;锤头和反击板间距可以调节,加大物料间的破碎作用,降低锤头和反击板的磨损;

破碎腔的优化设计

优化设计 性能升级

正升重工——PFL系列立式复合制砂机 (图1)
正升重工-PFL系列立式复合制砂机 (图1)
正升重工——PFL系列立式复合制砂机 (图2)
正升重工-PFL系列立式复合制砂机 (图2)
正升重工——PFL系列立式复合制砂机 (图3)
正升重工-PFL系列立式复合制砂机 (图3)

本机通过对转子部及破碎腔的优化设计,形成多级连续破碎腔,使能量和空间得到充分利用,从而提高机器的性能;



操作方便,便于维护和安装

结构简单 运行平稳

正升重工——PFL系列立式复合制砂机 (图1)
正升重工-PFL系列立式复合制砂机 (图1)
正升重工——PFL系列立式复合制砂机 (图2)
正升重工-PFL系列立式复合制砂机 (图2)


PFL系列复合式制砂机结构简单,操作方便,便于维护和安装;低噪音,工作时振动量小,运行平稳。

结构组成

STRUCTURE

结构组成图

工作原理

PRINCIPLE

正升重工——PFL系列立式复合制砂机
正升重工-PFL系列立式复合制砂机

物料从破碎机上部进料口垂直落入破碎腔内,在叶轮高速旋转离心力的影响下,与先到达破碎腔内呈伞状形式分流在叶轮四周的物料相遇撞击达到粉碎的效果,物料在相互撞击后将与叶轮和外壳形成涡流再次产生多次撞击、粉碎,而后下落从复合破碎机的底部直接排出,排出的物料通过振动筛筛分,不符合要求的石子要重新运回复合式破碎机进行破碎,符合要求的成品砂石被输送机输送到指定地点堆放。

技术参数

PARAMETER

设备型号 给料粒度(mm) 出料粒度(mm) 主轴转速(r/min) 生产能力(t/h) 功率(kw) 外形尺寸(mm)
PFL-750III <100 <3 800-1350 8-20 45 2370*1150*1300
PFL-1000III <120 <3 650-980 15-30 55 2600*1420*1520
PFL-1250III <150 <3 510-770 35-45 90 3070*1690*1660
PFL-1500III <180 <3 430-640 50-70 132 3390*2050*2030
PFL-1750III <200 <3 420-540 70-100 160 3820*2360*2080
PFL-2000III <220 <3 360-500 90-120 200 4080*2610*2180
PFL-2300III <240 <3 330-450 120-160 250 4472*2930*2554
