总概述

SUMMARY

正升重工---PF系列反击式破碎机

PF系列反击式破碎机是正升重工总结客户实际使用现场反馈和多年的生产经验研发设计的一种新型的破碎设备,是我公司在吸引国内外技术,结合国内砂石行业的具体条件研制的一款新型反击式破碎机,它采用新的制造工艺,特别的结构设计,加工成品呈立方体,无张力和裂缝,粒型相当好,能破碎进料粒度不超过300-700mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),其排料粒度大小可以调节,破碎规格多样化。

性能优势

ADVANTAGE

破碎比大  粒形均匀

生产效率高!

正升重工——PF系列反击式破碎机成品粒
正升重工---PF系列反击式破碎机成品粒 (图1)
正升重工——PF系列反击式破碎机成品粒
正升重工---PF系列反击式破碎机成品粒 (图2)


① 进料口大、破碎腔高,采用重型转子,并进行有限元受力分析,转动惯量更大,使设备具有更大的破碎比,提高了设备的破碎能力;

② 反击板与板锤间隙可灵活调节,通过对研磨腔的设计,可控制出料粒度,且颗粒形状好,石粉含量低。

精选超实用材质 使用寿命更长

液压启盖 更换更简便!

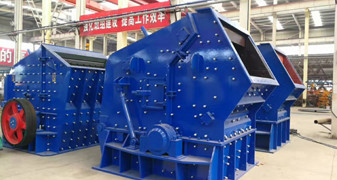

正升重工---PF系列反击式破碎机(图1)

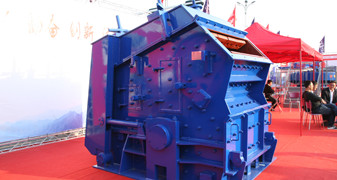

正升重工---PF系列反击式破碎机(图2)

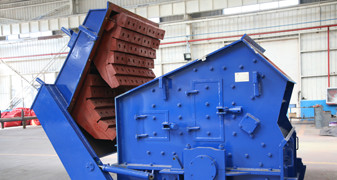

正升重工---PF系列反击式破碎机(图3)

① 实用件采用高铬材料与实用材质复合浇注而成,经过严格的热处理,使其具有良好的抗冲击和实用性能,从而延长设备以及实用件的使用寿命;

② 反击破在机架两侧装有相同的两套液压翻盖装置,可以方便用户轻松打开机架,更换零部件。板锤锁紧装置,使板锤更换更加简单、方便、快捷。



产品通用性强 投资小

缩短回本周期!

反击式移动破碎站

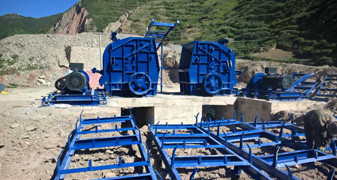

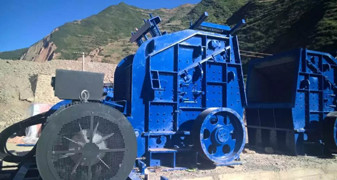

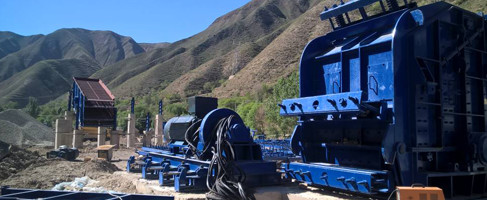

正升重工---PF系列反击式破碎机施工现场(图1)
传统固定破碎生产线

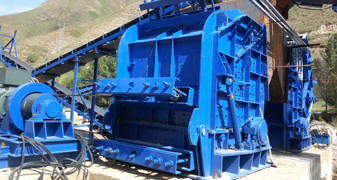

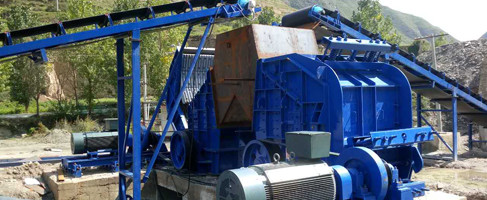

正升重工---PF系列反击式破碎机施工现场(图2)


① 产品通用性强,两腔破碎设备在不更换其他零部件的基础上,增加研磨架,即可变为三腔破碎设备,减少用户二次投资;

② 衬板标准化设计,互换性强,减少用户备件种类和库存,从而降低客户投资。

出色的加工装配工艺

过载、过铁保护装置 使设备运行更平稳!

正升重工---PF系列反击式破碎机(图1)
正升重工---PF系列反击式破碎机(图2)
正升重工---PF系列反击式破碎机(图3)

① 转子装配前需做静、动平衡试验,主轴采用出色锻件进行精加工,采用了的胀套涨紧连接方式,使设备运转更可靠;

② 优化了过载和过铁保护装置,当反击破超过其自身载荷时,该装置可以及时调节反击板与出料口间隙,防止设备因过载造成停机。



结构组成

STRUCTURE

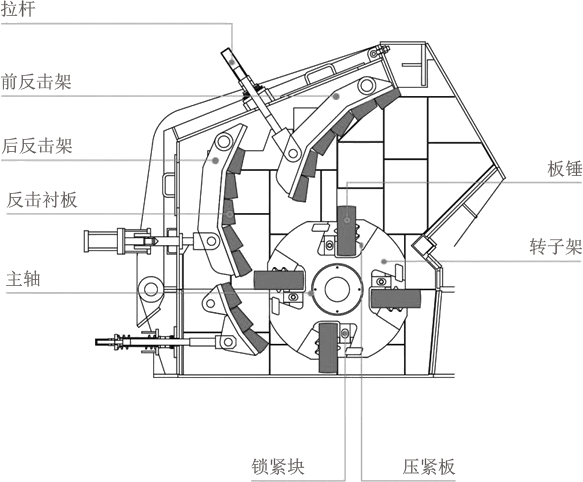

结构组成图

工作原理

PRINCIPLE

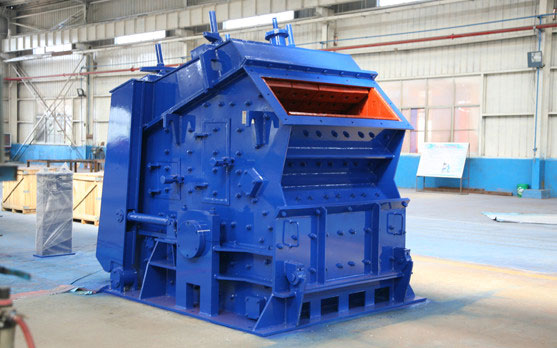

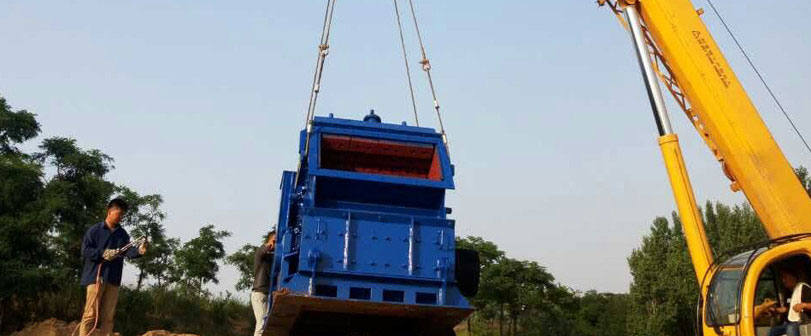

正升重工---PF系列反击式破碎机吊装现场

工作原理

PF系列反击式破碎机利用冲击能来破碎物料。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

技术参数

PARAMETER

型号 转子尺寸(mm) 进料口尺寸(mm) 较大进料边长(mm) 处理能力(t/h) 功率(kw) 外形尺寸(mm)
PF-1007 Φ1000×700 400×730 250 15-60 37-55 2440×1580×2672
PF-1010 Φ1035×1050 400×1080 300 50-90 55-75 2650×2150×2900
PF-1210 Φ1250×1050 400×1080 300 70-130 110-132 2800×2150×2900
PF-1214 Φ1250×1400 400×1430 300 90-180 132-160 2850×2400×2900
PF-1315 Φ1320×1500 860×1520 350 120-250 180-220 3100×2800×3160
PF-1318 Φ1320×1500 880×2000 350 150-260 220-260 3100×3210×2613
PF-1320 Φ1320×2000 900×2030 500 160-350 260-300 3320×3218×2613
PF-1520 Φ1512×2000 1315×2040 700 350-450 400-450 4138×3422×3649
PF-1620 Φ1612×2000 1315×2040 700 400-600 500 4236×3572×3735
PF-1820 Φ1800×2000 1620×2040 700 550-800 630-710 4471×3250×4008
