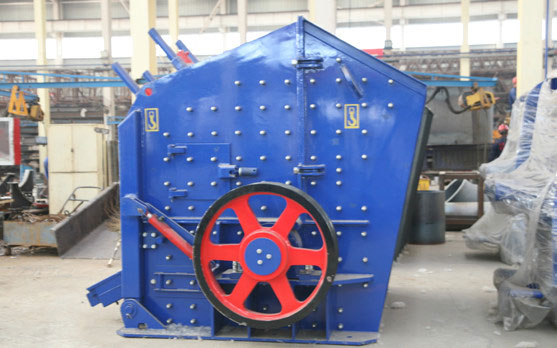

正升重工—ZSF系列欧版反击式破碎机
正升重工---ZSF系列欧版反击式破碎机

ZSF系列欧版反击式破碎机是正升重工引进、吸收技术推出的一款高性能破碎机,是破碎领域的一次革新!其特点是体积小,成品呈立方体,构造简单,能耗少,生产能力大,产品粒度均匀,进料粒度较大可达1000mm,破碎比大,解决了目前国内反击破进料小、产能低等客观缺陷。

性能优势

ADVANTAGE

破碎比大  粒形均匀

破碎效率高!

正升重工——ZSF系列欧版反击破碎机成品粒(图1)
正升重工---ZSF系列欧版反击式破碎机成品粒(图1)
正升重工——ZSF系列欧版反击破碎机成品粒(图1)
正升重工---ZSF系列欧版反击式破碎机成品粒(图2)


① 特别的腔型、大进料口设计,使进料尺寸变大,从而使设备拥有更大的破碎比。反击板与排料口间隙的灵活调节,在保证设备破碎效率的同时,也能保证成品的粒型更圆润;

② 采用重型转子设计,进行有限元结构受力分析,在保证其稳定性的基础上,具有更大的转动惯性,从而提高设备的破碎效率。

合理设计 减小磨损

严密监测 确保设备的使用性能!

正升重工—ZSF系列欧版反击式破碎机
正升重工---ZSF系列欧版反击式破碎机(图1)
正升重工—ZSF系列欧版反击式破碎机
正升重工---ZSF系列欧版反击式破碎机(图2)
正升重工—ZSF系列欧版反击式破碎机
正升重工---ZSF系列欧版反击式破碎机(图3)

① 在转子性能方面,正升重工采用一套严密的监测系统,对转子进行表面、近表面和内部缺陷进行探伤检测,来保证转子的使用性能;

② 实用件方面,根据客户实际生产和反击破受力模拟实验,合理设计,采用特别的月牙形板锤,相比传统的直线板锤,不仅作用面和作用力大,而且磨损小,使用寿命更长。



液压启盖 更换快捷

弹簧保险 省时省力!

正升重工—ZSF系列欧版反击破碎机液压启盖装置
正升重工---ZSF系列欧版反击式破碎机液压启盖装置
正升重工—ZSF系列欧版反击破碎机弹簧保险装置
正升重工---ZSF系列欧版反击式破碎机弹簧保险装置


① 为了方便日常的维护,正升重工在该系列反击破机架两侧配置了液压启盖装置,该装置可在需要的时候轻松支起设备机架,方便实用件的快速更换以及日常检修工作,省时省力;

② 弹簧保险装置,在破碎生产过程中,如有异物(比如铁块、铲车铲齿)进入破碎腔内,弹簧装置可自动调整反击板和排料口之间的间隙,释放异物。进而避免机器卡死,节省停机时间。

结构组成

STRUCTURE

结构组成图

工作原理

PRINCIPLE

正升重工---ZSF系列欧版反击式破碎机

工作原理

ZSF系列欧版反击式破碎机利用冲击能来破碎物料。当物料进入板锤作用区时,受到板锤的高速冲击而破碎,并被抛向安装在转子上方的反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由机器下部出料口排出。调整反击架与转子架之间的间隙可达到改变物料粒度和物料形状的目的。

技术参数

PARAMETER

三腔型
型号 进料口尺寸(mm) 较大进料(mm) 处理能力(t/h) 电机功率(kw)
ZSF1214III 570*1430 250 90-190 132
ZSF1315III 625*1530 300 150-280 200
ZSF1318III 625*1830 300 220-350 250
ZSF1415III 860*1530 350 280-400 250
两腔型
型号 进料口尺寸(mm) 较大进料(mm) 处理能力(t/h) 电机功率(kw)
ZSF1214II 1100*1430 500 130-220 132
ZSF1315II 1200*1530 600 180-320 200
ZSF1318II 1200*1830 700 250-400 250
ZSF1415II 1300*1530 750 300-500 250
